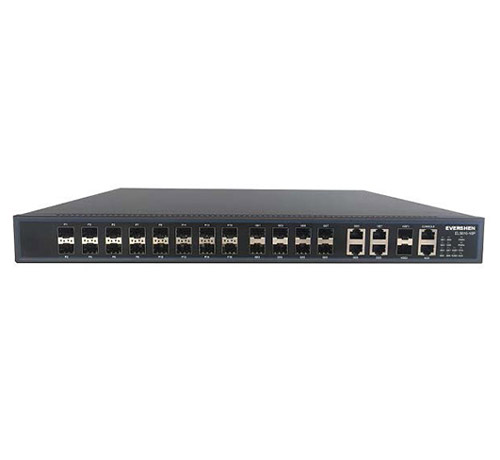

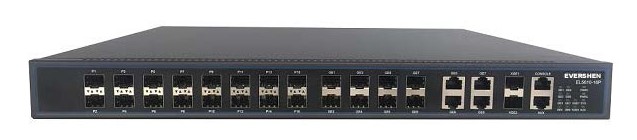

E5800-04P/08P/16P系列万兆上联OLT是恒申科技面向运营商接入及平安城市企业园区组网研制的高集成、中等容量的盒式小型EPON OLT交换设备。该产品遵循IEEE802.3ah技术标准，满足《YD/T 1475-2006接入网技术要求——基于以太网方式的无源光网络（EPON）》和《中国电信EPON设备技术要求3.0》中对于EPON OLT设备相关要求，开放性好，容量大，可靠性高，软件功能齐全，广泛应用于运营商前端网络覆盖、专网建设、企业网园区接入、平安城市监控工程项目等接入网络建设，以及适用于广电“三网合一”、驻地网光纤接入、视频监控网络、企业局域网、物联网等网络应用，具有很高的性价比。 E5800系列提供04P/08P/16P个下行1.25G EPON口，8个GE以太网口和2/4个10G万兆上行端口，高度仅1U，19英寸标准机架式的局端设备，其具有小巧方便、使用灵活、易于部署、高性能的特点，满足紧凑机房环境下对设备性能、体积的要求。。设备采用业界先进的技术，为客户提供高效的EPON解决方案，具备高效的带宽利用率和以太网业务支持能力，帮助运营商为用户提供可靠的业务质量。支持不同类型ONU的混和组网，可为运营商节约大量成本。功能特点小型化、低成本、部署灵活E5800-16P固定配置16个PON端口，每个PON端口支持最大1：64分路比，整机最多支持1024个ONU接入；最远传输距离20KM（不高于1：32分光）；E5300-16P采用1U 19英寸机盒式结构，体积小，环境适应能力强，适合部署于ONU接入密度不高的中小型网络，二层汇聚交换E5800-16P内置功能强大的二层交换模块，支持全业务千兆线速转发，支持丰富的二层协议。4个千兆（combo）+2个10G万兆上联口，4光4电配置，支持端口VLAN、灵活QinQ、端口汇聚，为运营商组网提供了多种灵活选择；QOS保障E5800-16P 小型OLT设备采用基于硬件实现的DBA动态带宽分配功能，具有可靠、高效的特点。系统支持每个ONU多LLID配置，在上、下行方向上可配置多个优先级别的调度队列，从根本上保证了高优先级的业务能够得到最好的QOS保证。丰富的OAM功能E5800-16P系统支持ONU自动发现、自动注册，支持对单条链路的自动环回测试功能，支持基于端口、基于协议的VLAN，支持IGMP Proxy、Snooping功能，基于端口的ACL包过滤、包分类功能，基于端口的流量管制、流量整形等丰富的可运营、可管理特性。完备的网管功能E5800-16P支持我公司的综合网管平台EMS软件的集中管理；支持本地命令行管理、SNMP管理；支持带内、带外网管；EMS网管基于C/S架构设计，具备完备的网管功能。支持自动网络拓扑、手动拓扑修改，系统告警及告警日志过滤、保存，操作日志分类查询、保存输出，数据库备份、恢复，业务性能实时监控、历史记录查询。支持对OLT、ONU的软件在线升级。易安装、易维护、即插即用E5800-16P简单易用，默认情况下，设备开机即可正常工作，ONU自动注册，无须额外配置；设备部署后通过远程管理平台对设备进行运行状态监控和必要的业务配置操作。 产品规格: 项目 E5800-04P E5800-08P E5800-16P交换容量128Gbps包转发率(IPv4/IPv6)95.23Mpps业务端口4*PON口，4*10GE/GE SFP+光口+8GE电口8*PON口，4*10GE/GE SFP+光口+8GE电口16*PON，4*GE SFP光口，4*GE COMBO端口，2*10GE/GE SFP+光口冗余设计内置双电源供电，可选规格包括双AC输入、双DC输入、AC+DC输入、单AC输入、单DC输入，通过型号进行区分可插拔双电源供电，可支持双AC输入、双DC输入和AC+DC输入电源交流：输入100～240V 47/63Hz；直流：输入36V～75V；满载功耗≤40W≤45W≤85W外形尺寸(宽*高*深)440mm×44mm×311mm442mm×44mm×380mm满配重量≤3kg环境参数运行温度：-10°C～55°C存储温度：-40°C～70°C相对湿度：10%～90%，无凝结 业务特性: 项目 E5800-04P/08P/16P无源光接入特性 符合IEEE 802.3ah EPON标准符合中国电信/中国联通GEPON互通标准支持单根光纤上20Km的传输距离支持单根光纤上无源分光接入64个终端支持128Bits上下行三重搅动加密功能支持标准OAM和扩展OAM管理功能支持ONU软件批量升级、定时升级、实时升级支持PON口光功率检测，二层特性 MAC支持黑洞MAC地址表(MAC Black Hole)支持端口MAC地址数量限制(Port MAC Limit)支16K MAC地址VLAN支持4K VLAN表项支持基于端口、MAC、协议和IP子网的VLAN支持端口QinQ和灵活QinQ(StackedVLAN)支持VLAN Swap和VLAN Remark支持PVLAN实现端口隔离和节约公用VLAN资源支持GVRP生成树支持STP/RSTP/MSTP支持远端环路检测端口支持双向带宽控制支持静态和LACP动态汇聚端口聚合支持端口镜像安全特性用户安全支持Anti-ARP-spoofing欺骗防护支持Anti-ARP-flooding泛洪攻击自动抑制支持IP Source Guard自动创建IP+MAC+端口+VLAN绑定表支持Port Isolation硬件隔离各端口间的报文支持MAC地址绑定到端口和端口MAC地址过滤支持IEEE 802.1x和AAA/Radius的用户身份认证设备安全支持控制层上防止各种针对CPU的DOS攻击和病毒攻击支持SSHv2 Secure Shell支持SNMP v3加密管理支持Security IP的Telnet的登录和口令机制支持采用维护用户分级保护，防止未授权用户的非法侵入网络安全支持基于每用户MAC地址ARP流量检测支持基于ARP流量检测的ARP报文抑制或者用户封杀支持基于动态ARP表的一键绑定支持IP地址、VLAN ID、MAC地址和端口等参数的手工绑定支持自定义报文头部80字节深度的L2-L7 ACL流过滤支持端口广播/多播报文抑制和危险端口自动关闭支持URPF单播反向路径检查，防止IP地址仿冒和攻击支持DHCP Option82和PPPoE+上传用户物理位置信息支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证IP路由IPv4支持ARP Proxy支持DHCP Relay支持DHCP Server支持静态路由支持RIPv1/v2支持OSPFv2支持BGPv4支持等价路由支持策略路由支持路由策略IPv6支持ICMPv6支持ICMPv6重定向支持DHCPv6支持ACLv6支持OSPFv3支持RIPng支持BGP4+支持手工隧道支持ISATAP支持6to4隧道支持IPv6和IPv4双栈业务特性ACL支持标准和扩展ACL支持基于时间段(Time Range)ACL策略提供基于源/目的MAC地址、VLAN、802.1p、ToS、DiffServ、源/目的IP(IPv4/IPv6)地址、TCP/UDP端口号、协议类型等IP报文头信息的流分类和流定义支持L2～L7深入IP报文头部80字节的报文过滤QoS支持对端口或者自定义流的接收和发送报文的速率进行限速，并提供对自定义流的普通流量监管和2Rate3color双速三色流量监管能力支持CAR(Committed Access Rate)、流量整形(Traffic Shapping)和流量统计支持对端口或者自定义流的报文镜像和报文重定向支持对端口或者自定义流的优先级标记，并提供802.1P、DSCP优先级的Remark能力支持基于端口或者自定义流的高级队列调度，每端口/流支持4个优先级队列，提供WRR、SP和FIFO队列调度算法支持拥塞避免机制，包括Tail-Drop、WRED等功能组播支持IGMPv1/v2/v3支持IGMPv1/v2/v3 Snooping支持IGMP Filter组播过滤支持MVR组播VLAN注册和跨VLAN组播复制支持IGMP Fast leave快速离开组播组支持IGMP Proxy支持PIM-SM/PIM-DM/PIM-SSM支持PIM-SMv6、PIM-DMv6、PIM-SSMv6支持MLDv2/MLDv2 Snooping可靠特性环路保护支持EAPS和GERP增强以太网环网协议(环路愈合时间<50ms)支持Loopback-detection 端口环回检测链路保护支持FlexLink链路备份(链路愈合时间<50ms)支持RSTP/MSTP链路愈合硬件加速能力(环路愈合时间<1s)支持LACP动态链路汇聚(链路愈合时间<10ms)支持BFD链路侦测设备保护支持 VRRP主机备份支持1+1电源热备份维护特性网络维护支持基于TGLnet的端口实时流量、利用率和收发包统计支持RFC3176 sFlow流量分析，可以实现基于协议或地址的流量监控和统计支持LLDP邻居设备发现协议支持802.3ah Ethernet OAM支持数据日志和RFC 3164 BSD syslog Protocol支持Ping和Trace route设备管理支持命令行接口(CLI)、Console口、Telnet和WEB配置管理支持SNMPv1/v2/v3支持RMON (Remote Monitoring)1,2,3,9组MIB支持NTP网络时间协议 更多资料请关注我司公众号！ 标签: 恒申EPON OLT HS-E5800-16P
